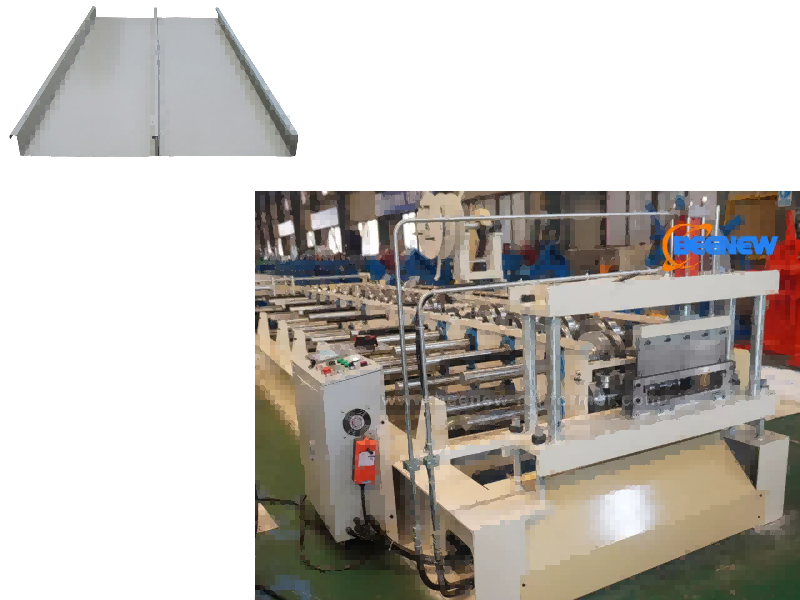

Mesin Pembentuk Jahitan Berdiri

Mesin bumbung ini adalah mesin membentuk gulungan sejuk yang direka khusus untuk pemprosesan bumbung logam. Ia terutamanya menghasilkan kepingan bumbung jahitan berdiri siri YX65 dan secara serentak boleh menghasilkan empat lebar berkesan 280/400/500/600mm tanpa mengubah acuan teras. Ia sesuai untuk pembinaan bumbung jahitan berdiri aluminium-magnesium-mangan dan keluli bersalut warna untuk bangunan awam yang besar (stesen kereta api berkelajuan tinggi, lapangan terbang, stadium, dll.) dan merupakan peralatan teras untuk membina pemprosesan bumbung logam.

Proses Pengeluaran

Suapan gulung → Buka gegelung → Pra-pemotongan manual ke panjang → Panduan suapan → Pembentukan gulungan sejuk → pasca pemotongan hidraulik → Pengumpulan produk siap. Keseluruhan proses adalah automatik dan hanya memerlukan 1-2 pengendali.

Parameter

1. Jenis dan Dimensi Panel

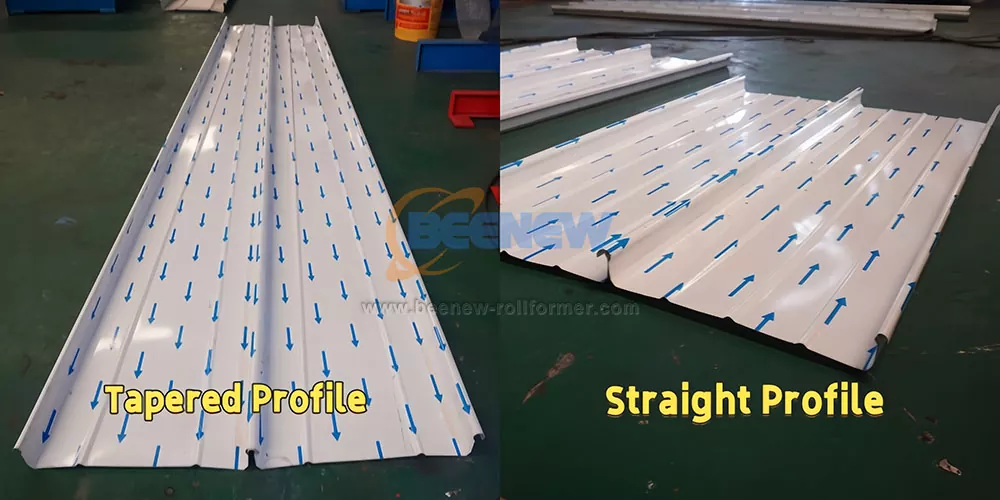

Ketinggian Rusuk Panel Bumbung: 65mm (pengecam teras siri YX65)

Lebar Pengeluaran Berkesan: 300/400/500/600mm

Lebar Suapan Bahan Mentah: Kira-kira 472/575/675/775mm

2. Bahan Mentah yang Serasi

Bahan: Kepingan keluli bersalut warna (PPGI), kepingan tergalvani, kepingan aluminium-magnesium-mangan

Ketebalan: Kepingan keluli 0.35-0.8mm, kepingan aluminium 0.4-1.2mm

Kekuatan Hasil: 235-350MPa

3. Membentuk Prestasi

Membentuk Hantaran: 14 hantaran

Kelajuan Pembentukan: 8-20m/min

Voltan: 380V/50Hz/3 fasa

4. Spesifikasi Peralatan

Dimensi Mesin Keseluruhan: Kira-kira 5800*1600*1500mm (sesuai untuk pengangkutan kontena 20GP)

Berat Mesin Keseluruhan: 5.5-7 tan

Kuasa Motor: Motor utama 7.5kW + motor hidraulik 2.2kW (konfigurasi motor dwi)

Struktur dan Konfigurasi: Peralatan ini adalah barisan pengeluaran bersepadu, yang terdiri daripada 7 komponen teras, dengan kawalan automatik PLC penuh:

1. Uncoiler: Jenis manual, kapasiti beban maksimum 3-5 tan, sesuai untuk diameter dalam gegelung 508±30mm;

2. Mesin pra-pemotongan: Dihubungkan dengan PLC, ia boleh mengira panjang bahan mentah untuk mengurangkan sisa bahan;

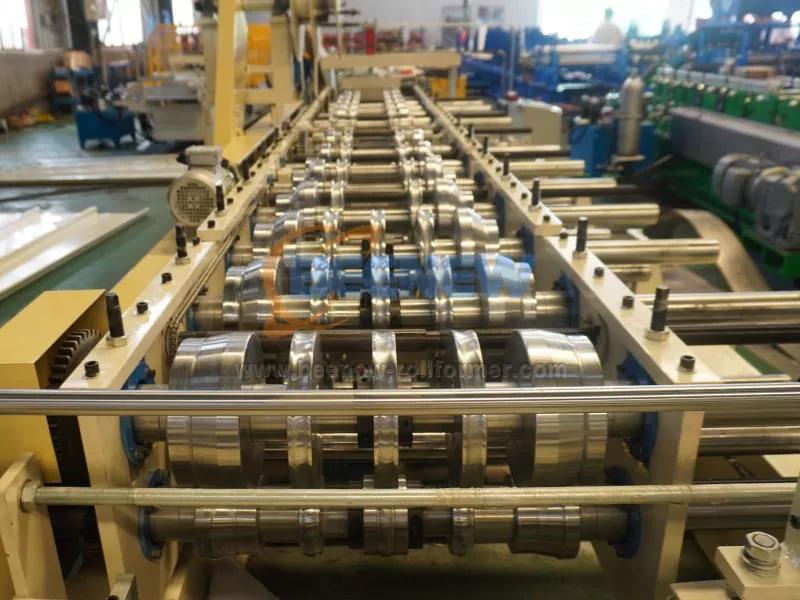

3. Mesin pembentuk utama: Badan mesin dikimpal daripada keluli H450, penggelek adalah keluli 40Cr dengan kemasan cermin bersalut krom, diameter aci 75-80mm, pemacu gear/sproket;

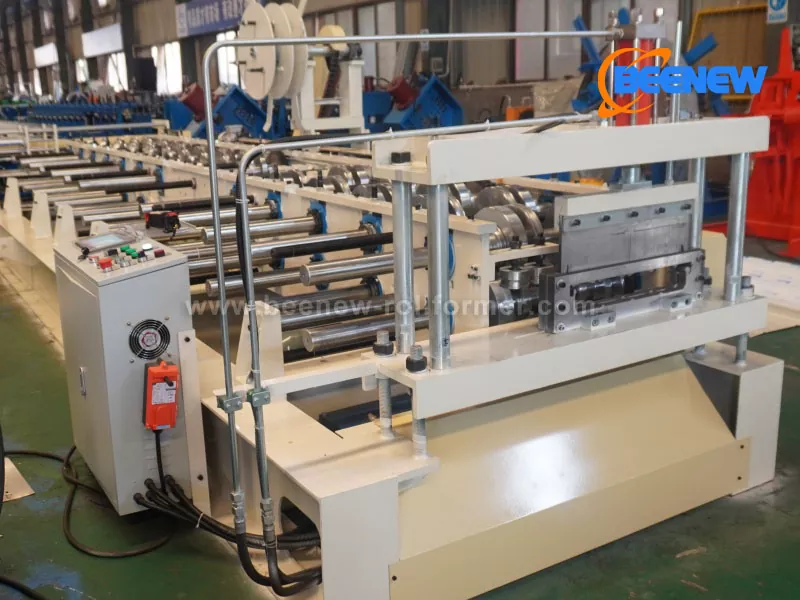

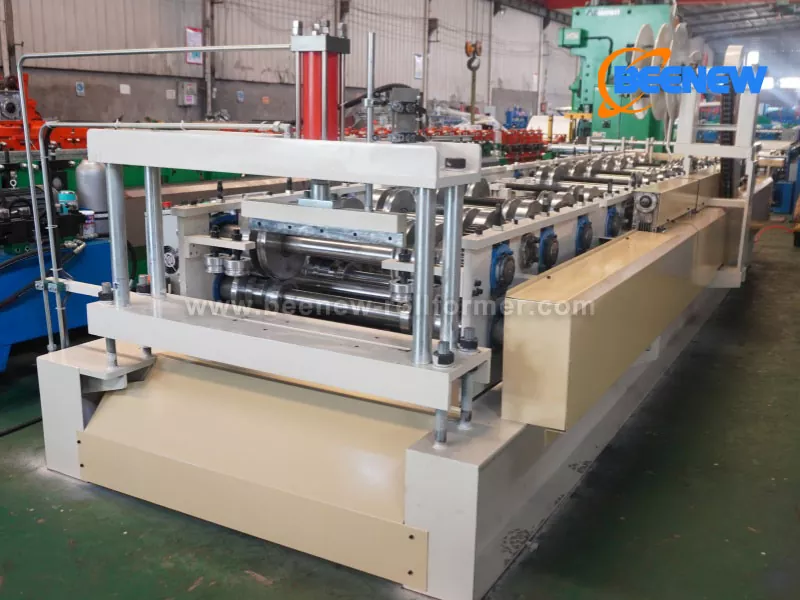

4. Mesin pasca pemotongan hidraulik: Bahan pisau pemotong Cr12Mov (rawatan haba HRC58-62), hayat pemotongan melebihi 1 juta kali, ketepatan pemotongan dijamin walaupun mesin dihentikan;

5. Sistem kawalan PLC: Dengan skrin sentuh, ia boleh memasukkan kumpulan pengeluaran, panjang, dan kuantiti untuk mencapai pemotongan dan pengiraan automatik sepenuhnya;

6. Rak pelepasan: 3 set rak roller tidak berkuasa untuk menyampaikan produk siap yang mudah;

7. Alat yang disertakan: 1-2 set setiap satu pengapit jahitan manual dan mesin pengapit jahitan elektrik, sesuai untuk pemasangan bumbung di tapak.

Maklumat Perniagaan dan Selepas Jualan

1. Masa Penghantaran: Kira-kira 45 hari bekerja;

2. Kuantiti Pesanan Minimum: 1 unit;

3. Kaedah Pembayaran: TT/L/C;

4. Pelabuhan Penghantaran: Pelabuhan Xiamen, China;

5. Jaminan Selepas Jualan: Waranti 1 tahun (dilanjutkan hingga 2 tahun untuk komponen teras), sokongan teknikal 24 jam, perkhidmatan di tapak jurutera luar negara tersedia;

6. Pensijilan: Mematuhi CE/ISO/SGS dan piawaian antarabangsa yang lain.

Aplikasi

Profil jahitan berdiri biasanya digunakan untuk bangunan kediaman dan komersial. Ia digunakan pada kedua-dua pemasangan bumbung dan pelapisan dinding. Sederhana dan murah hati, cantik dan kukuh. Digunakan bersama dengan mesin lentur arka dan mesin melengkung, ia boleh digunakan untuk memenuhi pelbagai bentuk.
