Mesin Pembuat Z Purlin

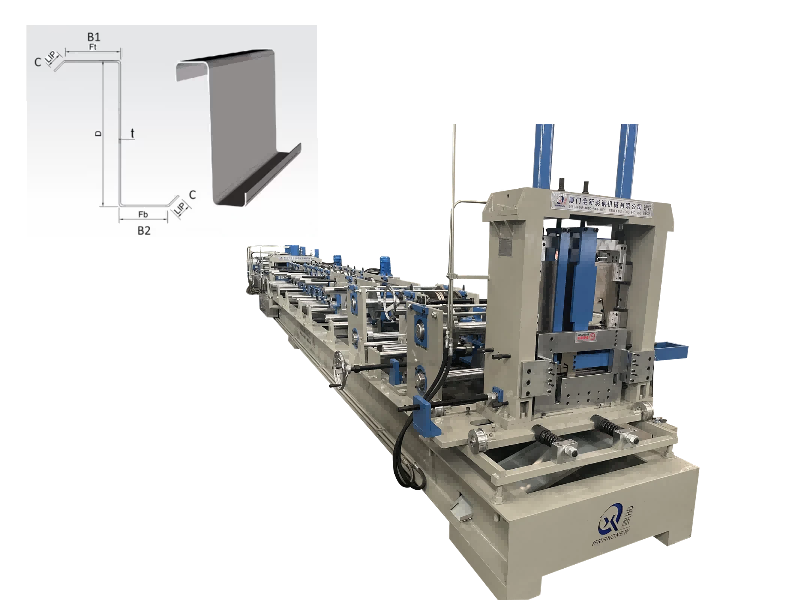

Z purlin roll membentuk mesin

Beenew Machinery ialah salah satu pengeluar terawal mesin pembentuk gulungan purlin jenis Z di China, dan boleh menyediakan penyelesaian lengkap untuk purlin jenis Z dalam lebar standard 75/100/125/150/200mm dan saiz tersuai.

Mesin pembentuk ini boleh menghasilkan purlins jenis Z dan juga serasi dengan purlins jenis C. Purlin keluli yang dihasilkan diperbuat daripada kepingan keluli tergelek panas dengan lenturan sejuk, ringan, dan sesuai untuk ciri purlin bumbung. Ia digunakan secara meluas dalam bumbung dan sokongan dinding bangunan besar dan sederhana, dan merupakan peralatan pengeluaran komponen teras untuk bangunan struktur keluli.

Purlin jenis Z: Dengan keratan rentas berbentuk Z, dinding nipis, ringan, prestasi keratan rentas yang sangat baik, dan kekuatan tinggi, ia boleh digunakan bukan sahaja untuk bumbung tetapi juga untuk sokongan struktur dinding dan rasuk lantai, dan merupakan jenis purlin yang biasa digunakan dalam bangunan struktur keluli.

Ciri Mesin

Menghasilkan purlin dengan saiz yang berbeza tanpa menukar penggelek/shims; bertukar pantas antara saiz 60-250mm dalam masa satu minit, tanpa had saiz dalam julat ini, menjimatkan bahan mentah.

Dilengkapi dengan sistem pra-pemotongan (dengan pilihan pasca pemotongan); tidak perlu menukar alat untuk saiz yang berbeza; penebuk boleh dibuat di mana-mana kedudukan pada web purlin dan bebibir; menyokong embossing dan ukiran logo.

Operasi mudah dan kos penyelenggaraan yang rendah; dilengkapi dengan penutup pelindung, suis kecemasan, dan program kalis ralat untuk perlindungan keselamatan yang komprehensif.

Toleransi panjang pemprosesan ±0.5mm; serasi dengan bahan mentah kekuatan hasil Q235; kualiti produk siap yang stabil.

Parameter Teknikal

Parameter teras: Lebar pemprosesan web 100-600mm, bebibir 10mm, ketebalan pemeriksaan 0.5mm; pemprosesan kepingan logam 1.5-3mm kepingan bersalut warna (PPGI) dan kepingan tergalvani (GI); kelajuan pengeluaran kira-kira 15m/min.

Komponen Mesin

Mesin membuka gegelung: Lebar maksimum 600mm, beban maksimum 5000kg, mod operasi pasif/hidraulik.

Lenturan sejuk membentuk unit utama: 11-15 stesen gulung, gulung ialah keluli bersalut krom GCR15 (HRC58-62°), aci utama ialah keluli 45# pepejal 80mm, digerakkan oleh motor elektrik Shanghai 18.5kw.

Peranti pemotongan dan penebuk: Pemotong/mati ialah keluli terawat Cr12 (HRC58-62°), motor stesen hidraulik 5.5KW, menggunakan pemotongan jenis lajur yang layak.

Kabinet kawalan PLC: Pengekod Delta PLC + Omron, operasi skrin sentuh, ralat panjang ±2mm, menyokong bahasa Cina dan Inggeris, 380V/50HZ tiga fasa (boleh disesuaikan).

Stesen pam hidraulik: 46# minyak hidraulik, injap solenoid Huade, motor 5.5kw, penyejukan kipas.

Platform sokongan pengeluaran: Jenis tidak berkuasa, panjang 2m.

Aliran Proses Pengeluaran

Mesin membuka gegelung → Membentuk mandrel → Sistem hidraulik → Sistem kawalan automatik → Mekanisme pembentukan langkah demi langkah → Mekanisme ricih automatik → Meja penerimaan produk siap. Proses teras termasuk tebukan hidraulik dan pemotongan hidraulik.

Perbezaan Antara Z-Type dan C-Type Purlins

Kedua-duanya adalah purlin struktur keluli, tetapi perbezaan terasnya terletak pada tujuh aspek. Purlin jenis Z lebih berfaedah dalam aplikasi bumbung bersilang besar dan bercerun tinggi:

Purlin jenis C mempunyai sudut 90° dan digunakan untuk membina dinding dan rasuk lantai; Purlin jenis Z mempunyai sudut <90°, menawarkan fleksibiliti yang lebih besar dan digunakan untuk sokongan bumbung dan dinding, sesuai untuk bumbung cerun tinggi.

Purlin jenis Z boleh bertindih secara berterusan, sesuai untuk bangunan logam berspan besar, manakala purlin jenis C tidak boleh bertindih.

Purlin jenis Z mempunyai kekuatan yang lebih tinggi dan boleh menyokong struktur berat, sesuai untuk bangunan pertanian dan perindustrian, tetapi mempunyai keperluan pemasangan yang lebih tinggi; Purlin jenis C mempunyai kekuatan yang lebih rendah sedikit tetapi lebih mudah dipasang.

Semakin besar cerun bumbung, semakin tinggi kadar penggunaan modulus bahagian lentur menegak bagi purlin jenis Z, manakala purlin jenis C tidak mempunyai ciri ini.

Perkhidmatan Sokongan

Beenew Machinery, ditubuhkan pada tahun 1997 dan beribu pejabat di Xiamen, Fujian, mengkhusus dalam pengeluaran tersuai pelbagai mesin membentuk gulungan. Produk kami memegang pensijilan IAF/SGS/CE, dan kami bekerjasama dengan lebih 80 negara. Lebih daripada 2,000 pelanggan telah melawat kilang kami. Peralatan datang dengan jaminan lebih 20 tahun.

Perkhidmatan Selepas Jualan

Waranti satu tahun pada keseluruhan mesin, pembaikan percuma selama 24 bulan, dan sokongan teknikal seumur hidup. Alat ganti yang tidak boleh dibaiki akan diganti secara percuma semasa tempoh jaminan (pelanggan menanggung kos penghantaran).

Penghantaran dalam tempoh 35 hari selepas menerima deposit. Peralatan tersuai tersedia.

Pelanggan yang melawat kilang kami boleh menerima latihan bersemuka mengenai pemasangan peralatan, operasi dan kakitangan teknikal.

Kami mengendalikan penghantaran global, menyediakan rangkaian penuh perkhidmatan logistik termasuk pembungkusan, pengukuhan, pensterilan dan pemuatan.
